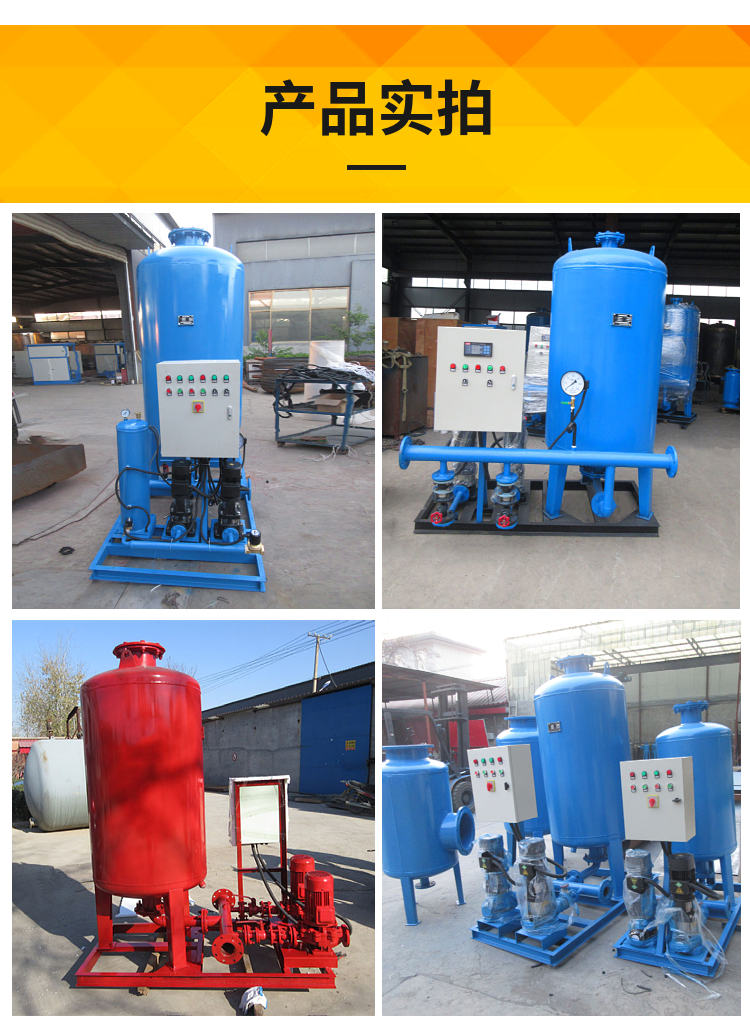

定压补水装置介绍与设计计算

性能特点：

1、节约占地

普通落地式膨胀水箱靠气囊的伸缩容纳系统膨胀量，罐体可利用有效容积仅为罐体总容积的30-40%，罐体比较庞大，稳压膨胀机组采用特殊技术措施，把膨胀部分和气压稳压部分分开设置，可使系统的绝大部分膨胀量存于隔离的膨胀器（或软化水箱）中，稳压器体积利用率可达90%以上，因此整机体积、高度均大为缩小，可节约占地50-60%，既便于设备布置、安装、又节约了机房的土建费用。

2、安全可靠

产品采用的自动控制系统，具有双泵交替运行和事故漏水双泵同时运行功能，同时具有低水位保护功能，防压力不稳误动作功能等，可确保装置安全稳定运行。

3、节能特性

本产品采用不锈钢多级泵及特殊设计的稳压器，可提高装置寿命，同时符合不同条件下的运行工况，具节能特征。

4、安装方便

普通落地式膨胀水箱一般散件运输，现场组装，安装难度增加，设备可靠性差，而本产品整机出厂，现场仅需接好进出水口和电源即可使用，简单捷。

使用领域：

集中供热、区域供热、楼宇采暖、生活热水、地热利用、空调制冷、海水淡化、循环冷却、石油化工、食品医药以及各种需要换热的场所。

定压补水设备控制原理:

 自动状态：通过远传压力表检测系统压力，点接电压力表设置高压、低压。当系统压力设置的低压值时，补水泵启动开始补水，系统压力增大，当系统压力达到设置的高压时，补水泵停止补水，补水过程完成。系统压力因排污等原因降低，当压力设置的低压值时，再次补水重复以上过程。

手动状态：设置手动启动按钮，可以任意启动其中一台补水泵进行补水，压力达到理想值后按停止按钮停止补水。

囊式定压自动给水设备是目前国内较的供水装置，其特点：可代替屋顶水箱水塔及旧式气囊，罐体内装有无毒橡胶，水在囊里，气在囊外，水气不接触，保证了水质不受污染；罐体密封性能好，一次充气可长时间使用，罐体占地面积小，投资小，设备成套便于安装施工，操作、管理、维修方便。

由于罐体内橡胶周围的压缩氮气挤压里的水，这部分水即为压力水，整个装置构成后就可以工作，启动给水泵，向建筑物的供水管网和气压水罐的水室内充水，一部分被送到管网供用户使用外，另一部分多余的水被挤压到内，当压力达到设定压力时，通过压力控制器的信号传递到电控柜，电控柜停止水泵运转，随着内水的使用减少，水压逐渐降低，当压力降至设定压力时，压力控制器传递控制信号，电控柜自动启动水泵补水，把水再次送到管网和水室。
